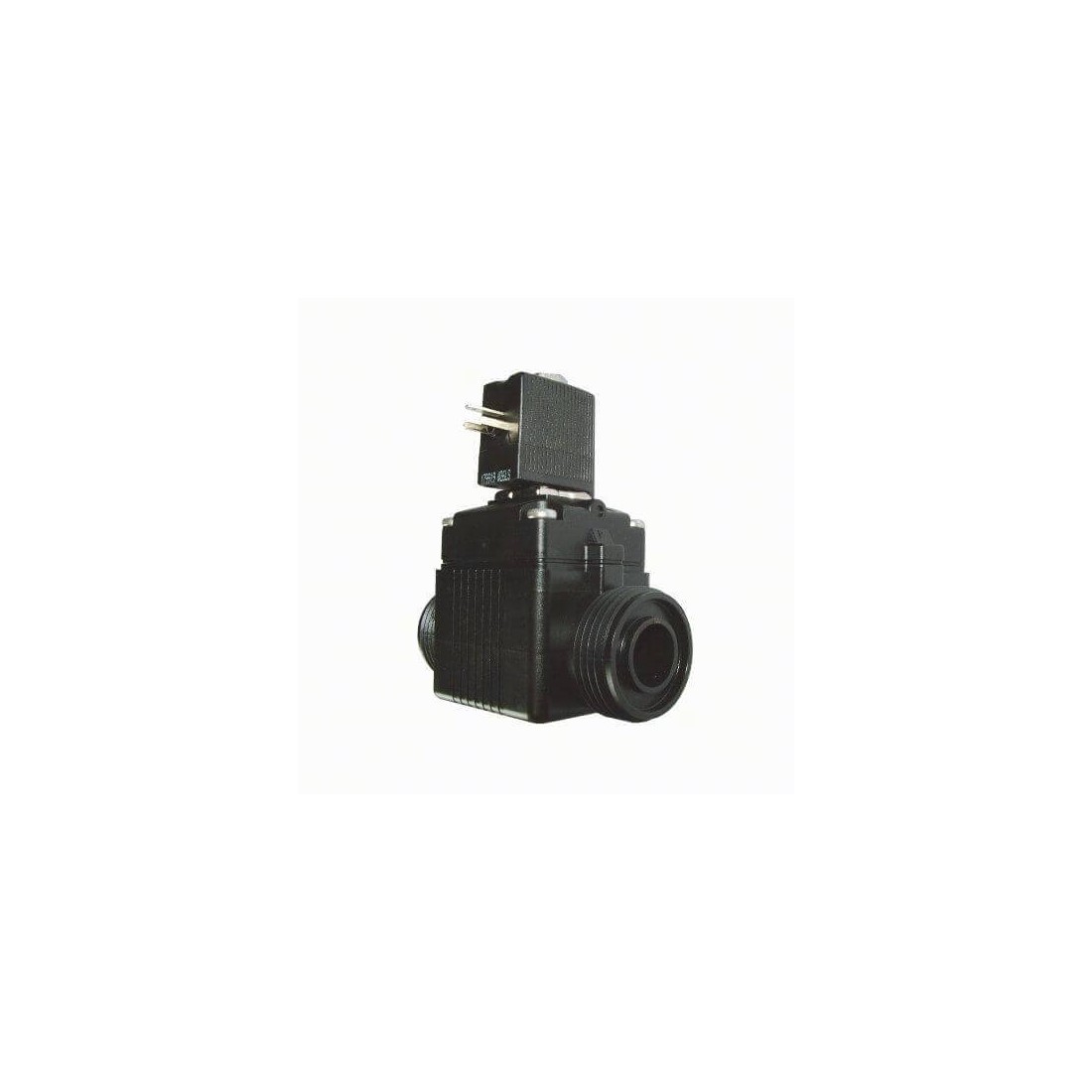

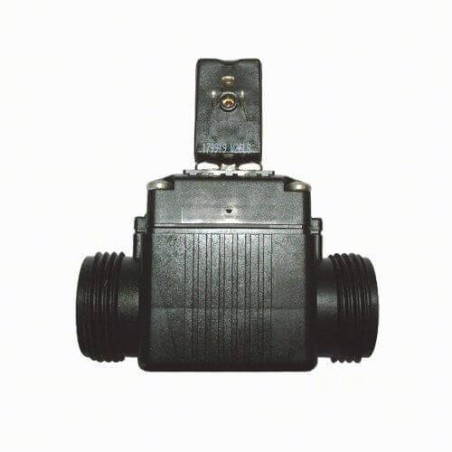

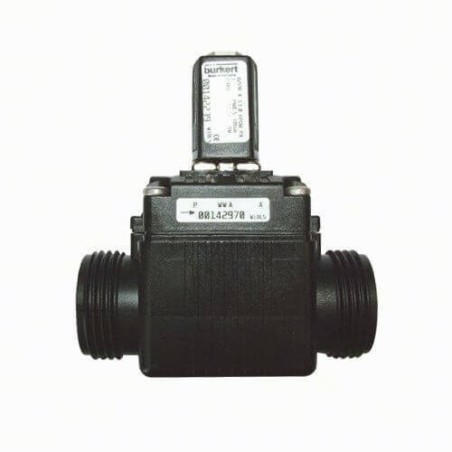

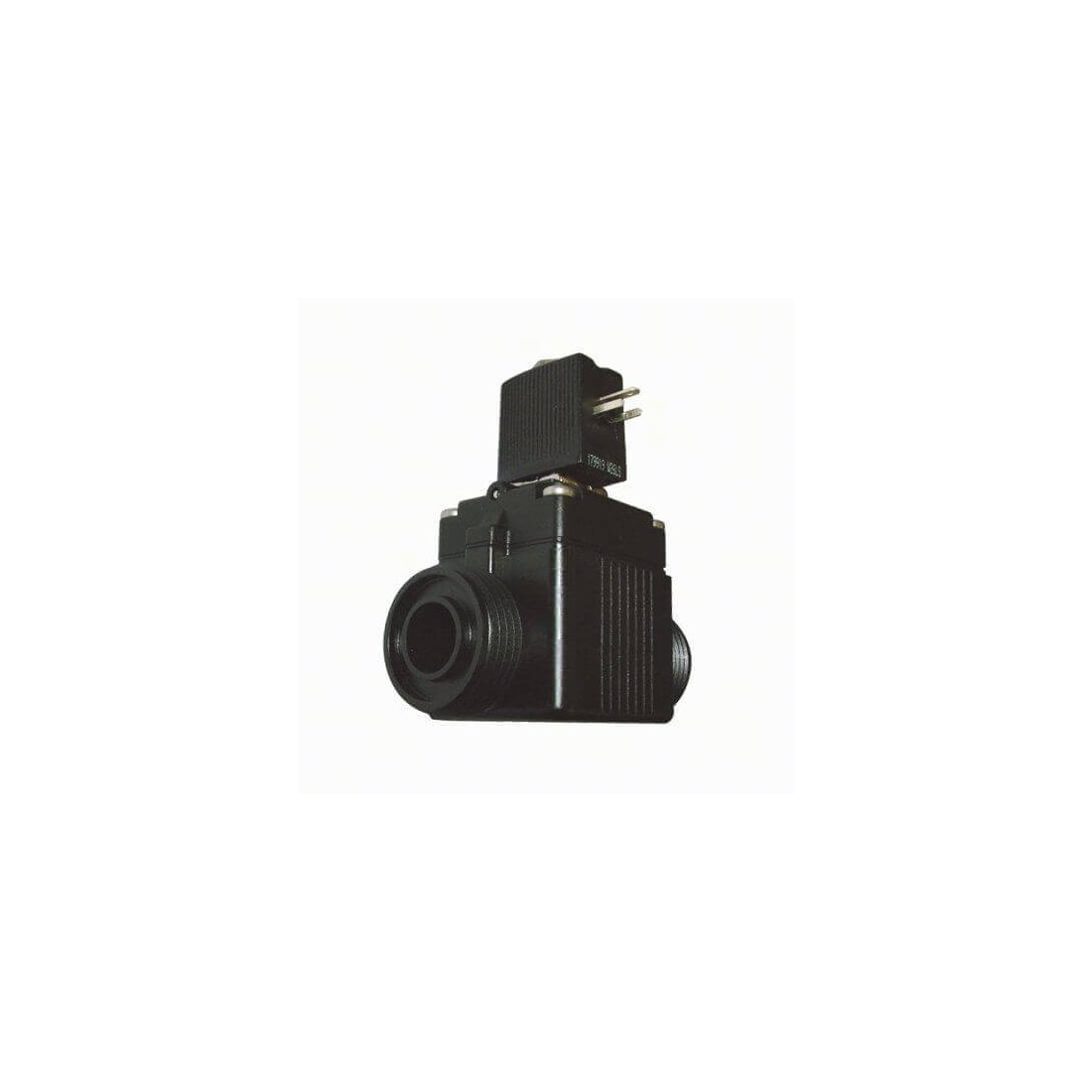

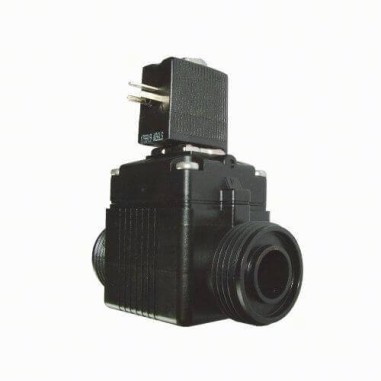

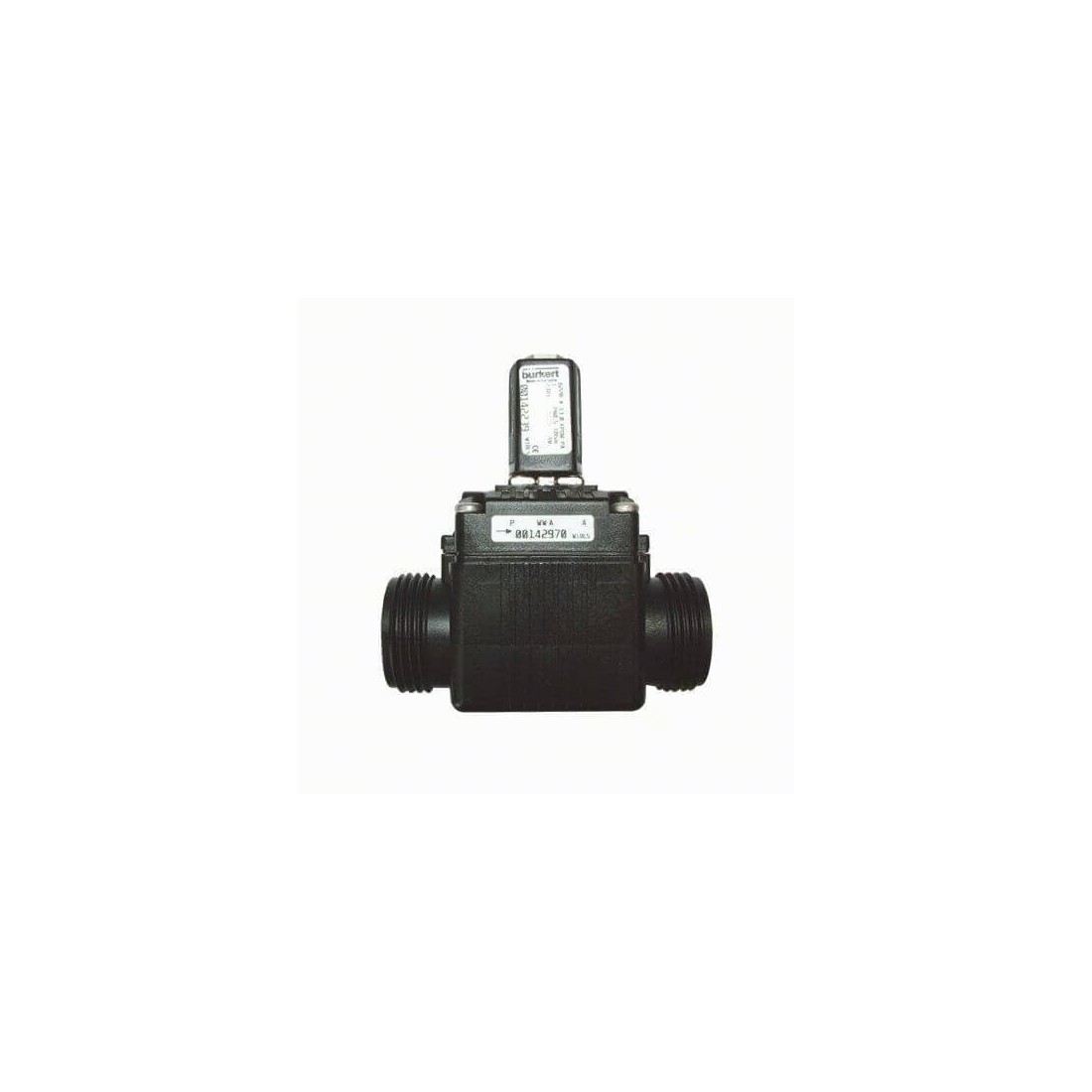

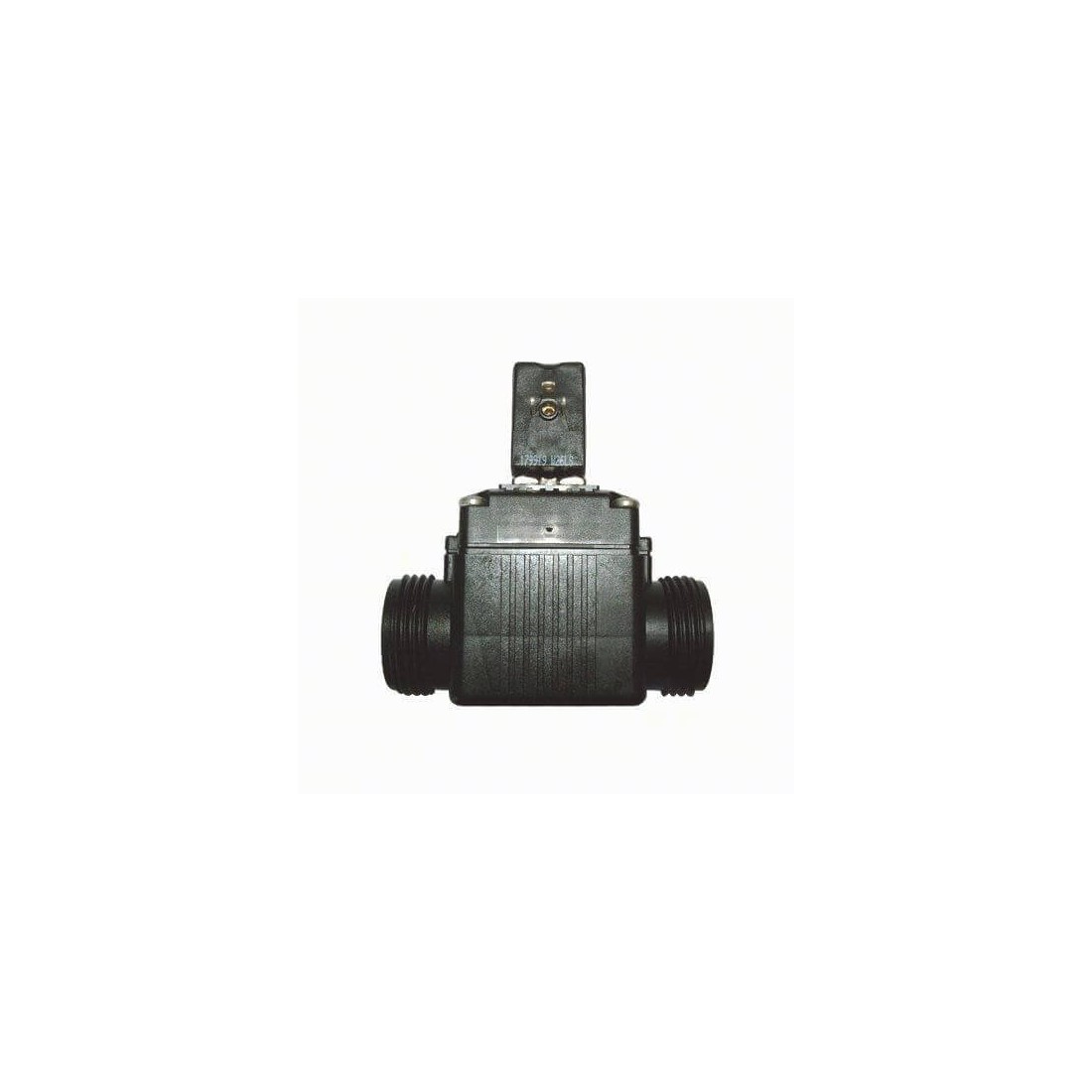

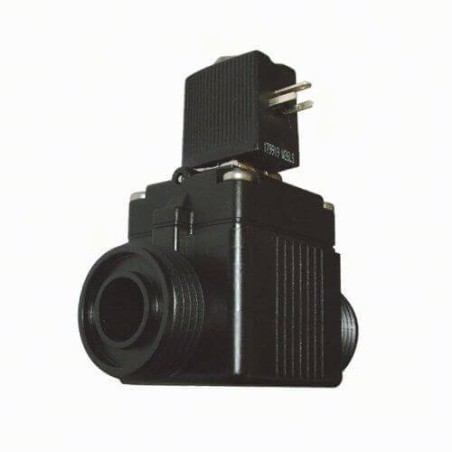

Electrovanne plastique 2/2 - 10 bars - Avec membrane assistée

Electrovanne plastique 2/2 - 10 bars - Avec membrane assistée

ALP000621

Electrovanne plastique.

220 CA 10 bars connecteur C.

Entrée et sortie pour montage sur union 3 pièces 20 mm PVC pression.



Plus d'info...

€109,00

Expédié sous 48 heures En stock

Electrovanne plastique 2/2 - 10 bars - Avec membrane assistée :

Le type 6228 est une électrovanne 2/2 assistée par membrane. Elle est particulièrement utilisée pour les fluides neutres.

Sans alimentation, cette électrovanne est fermée. La pression s'établit au travers du perçage d'assistance sur la membrane et aide à fermer. Lors de la commutation, l'espace au-dessus de la membrane sera mis à la sortie via le pilote.

En conclusion, la pression du fluide soulève la membrane et la vanne s'ouvre. Une pression différentielle de 0.5 bar est nécessaire pour l'ouverture et la fermeture complète.

Le design et la construction spécifique de cette vanne permet une fermeture progressive avec de faibles pics de pression. Elle est très simple à monter et démonter radialement.

Grande fiabilité - Bobine enfichable - Anti-coup de bélier, peu de bruit - Faible consommation d'énergie (ne nécessite pas de relais avec un API).



Electrovanne 2/2,Assistée,normalement fermée,avec électrovanne pilote 2 voies



Electrovanne type 6228 complète avec bobine selon DIN EN 175301-803 Forme C pour connecteur type 2506 :

- Fonction : A

- Diamètre nominal : 13 mm

- Valeur Kv eau : 3.2 m3/h

- Gamme de pression* : 0.5 - 10 bars

- Matériaux des joints : EPDM

- Tension / Fréquence : 230/50-60 V/Hz.

* Pression [bar] : Supression par rapport à la pression atmosphérique.



Caractéristiques techniques de l'électrovanne 2/2 - 10 bars - Avec membrane assistée :



Caractéristiques techniques de l'électrovanne 2/2 - 10 bars - Avec membrane assistée



Temps de réponse de l'électrovanne 2/2 - 10 bars - Avec membrane assistée :

Temps de réponse de l'électrovanne 2/2 - 10 bars - Avec membrane assistée

1) Pression [bar] : Surpression par rapport à la pression atmosphérique.

• Valeur Kv [m³/h] : Valeur de débit en m3/h pour l'eau, mesurée à + 20°C et à 1 bar de pression d'entrée et sortie libre.
• Temps de commutation [ms]: mesuré sur la sortie à 6 bars et +20 °C.

Ouverture : montée en pression de 0 à 90%. Fermeture : chute de pression de 100 ... 10%.



Matériaux de l'électrovanne 2/2 - 10 bars - Avec membrane assistée :

Matériaux de l'électrovanne 2/2 - 10 bars - Avec membrane assistée

 1 Corps                                          PPE / PA (Noryl)
2 Joint torique                               NBR, FKM, EPDM
3 Support de membrane            PPS
4 Ressort                                       1.4310
5 Couvercle                                    PPE / PA (Noryl)
6 Plongeur                                     1.4105
7 Ressort                                       1.4310
8 Bobine
       DIN EN 175301-803 C²)       PA
      DIN 43650 B                            Epoxy
      (standard industriel)
9 Porte membrane                       Laiton, PPS
10 Membrane                                NBR.
11 Boulon                                      1.4401
12 Bride                                          Zn3glcC (surface)
13 Bague de déphasage            Cu
14 Contre écrou                            9SMnPb28K (surface Zn5glcA).



Dimensions de l'électrovanne 2/2 - 10 bars - Avec membrane assistée :

Dimensions de l'électrovanne 2/2 - 10 bars - Avec membrane assistée







DN : 13

A : 85

B : 93.5

C : 43

D : G1

E : 19

F : 13

G : G1/2

I : 85

L : 123











Les données présentes sont fournies de bonne foi et ne peuvent engager de responsabilités concernant une éventuelle erreur ou omission.
