Flotteur stop avec prise Gardena

Flotteur stop avec prise Gardena :

Un interrupteur de niveau assure les fonctions suivantes :

• mise en fonctionnement et arrêt d'une pompe,
• alarme,
• coupure manque d'eau,
• arrêt de remplissage, à chaque fois avec un seul appareil.

L'interrupteur ouvre ou ferme le circuit d'alimentation des pompes, soit en direct, soit par l'intermédiaire d'un relais.

La distance entre le flotteur et le point de fixation du câble détermine le différentiel de régulation.

Domaine d'utilisation :

Le flotteur est conçu pour équiper toutes les pompes destinées à un usage privé et domestique fonctionnant en courant alternatif 220 - 230 V / 50 - 60 Hz comme les pompes de surface ou immergées pour arrosage, les pompes d'arrosage automatiques ou les pompes d'évacuation.

Il a pour fonction de déclencher la mise en marche de la pompe lorsque le niveau d'eau monte et de l'arrêter lorsque le niveau d'eau redescend.

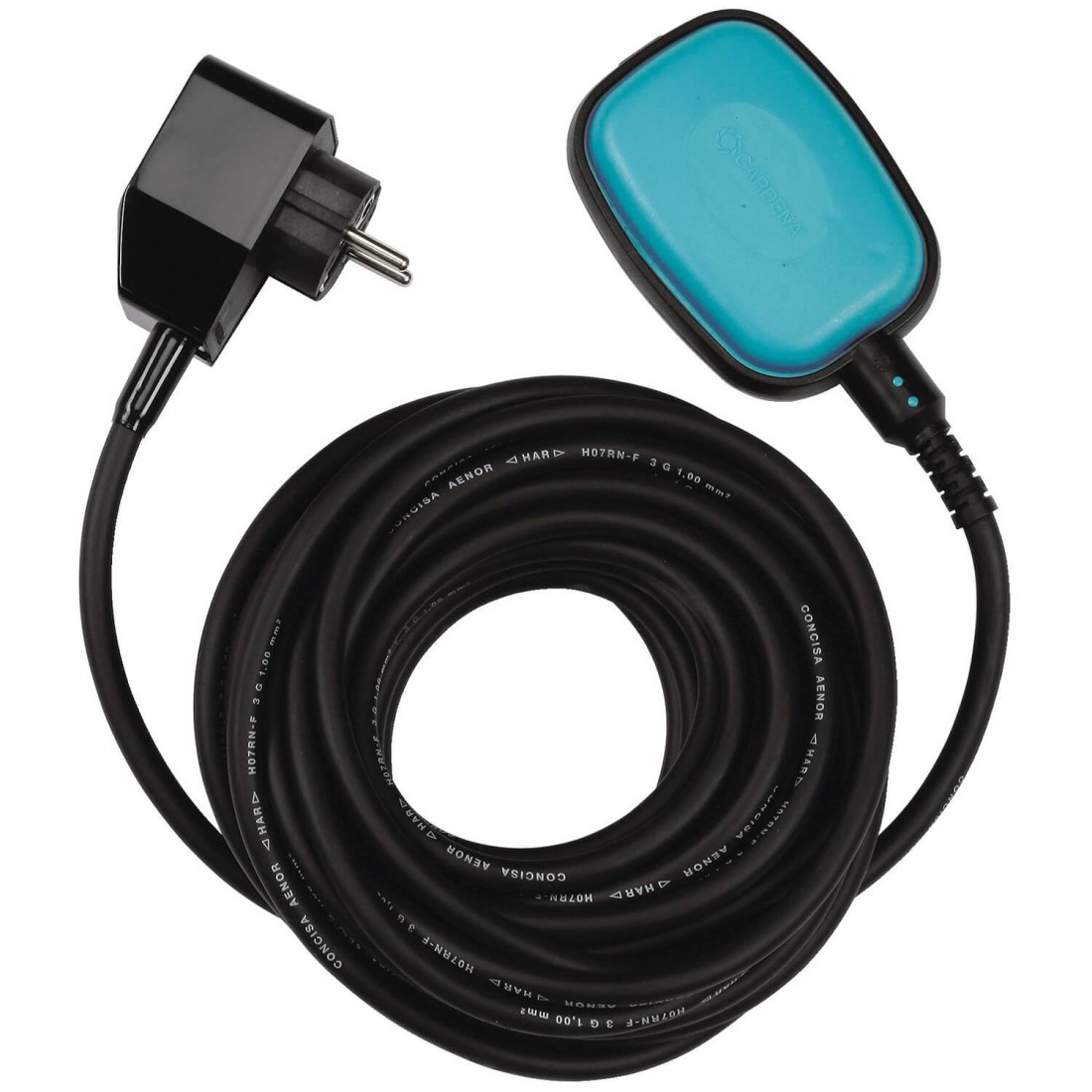

Descriptif :

(voir schéma ci-dessous)

1. Prise

2. Fiche

3. Câble du flotteur

4. Tête du flotteur

Installation :

• Branchez le câble d'alimentation de la pompe ou la rallonge dans la prise du flotteur (1).
• Branchez la fiche du flotteur (2) dans une prise de courant alternatif 220 - 230 V / 50 - 60 Hz.
• Attachez bien le câble du flotteur (3) au réservoir d'eau/bassin si le flotteur est relié à une pompe de surface pour arrosage ou une pompe d'arrosage automatique, ou directement à la pompe s'il est relié à une pompe immergée ou à une pompe d'évacuation afin que le flotteur mette bien la pompe en route et arrête bien la pompe en fonction du niveau d'eau (Fig. B).
• Le contact se fait grâce à une bille qui se trouve dans la tête du flotteur. La mise en marche et l'arrêt
  s'effectuent à chaque fois que la bille se déplace, tombe, dans la direction opposée.

Retrouvez le mode d'emploi complet, dans l'onglet "Documents joints"
