Vanne arrêt osmoseur - Auto shut off 1/4''

Vanne automatique d'arrêt de la production d'eau osmoseur :

Il s’agit d’une vanne hydraulique à membrane, sans alimentation électrique.

Fonction

Lorsque le réservoir est plein, la pression monte dans le système et la vanne ferme l’arrivée d’eau vers la membrane d’osmose inverse ; cet arrêt évite que la membrane fonctionne à vide en rejetant de l’eau à l’égout.

Dès qu’on puise de l’eau, la pression du réservoir baisse, la vanne se rouvre et la production reprend.

Construction

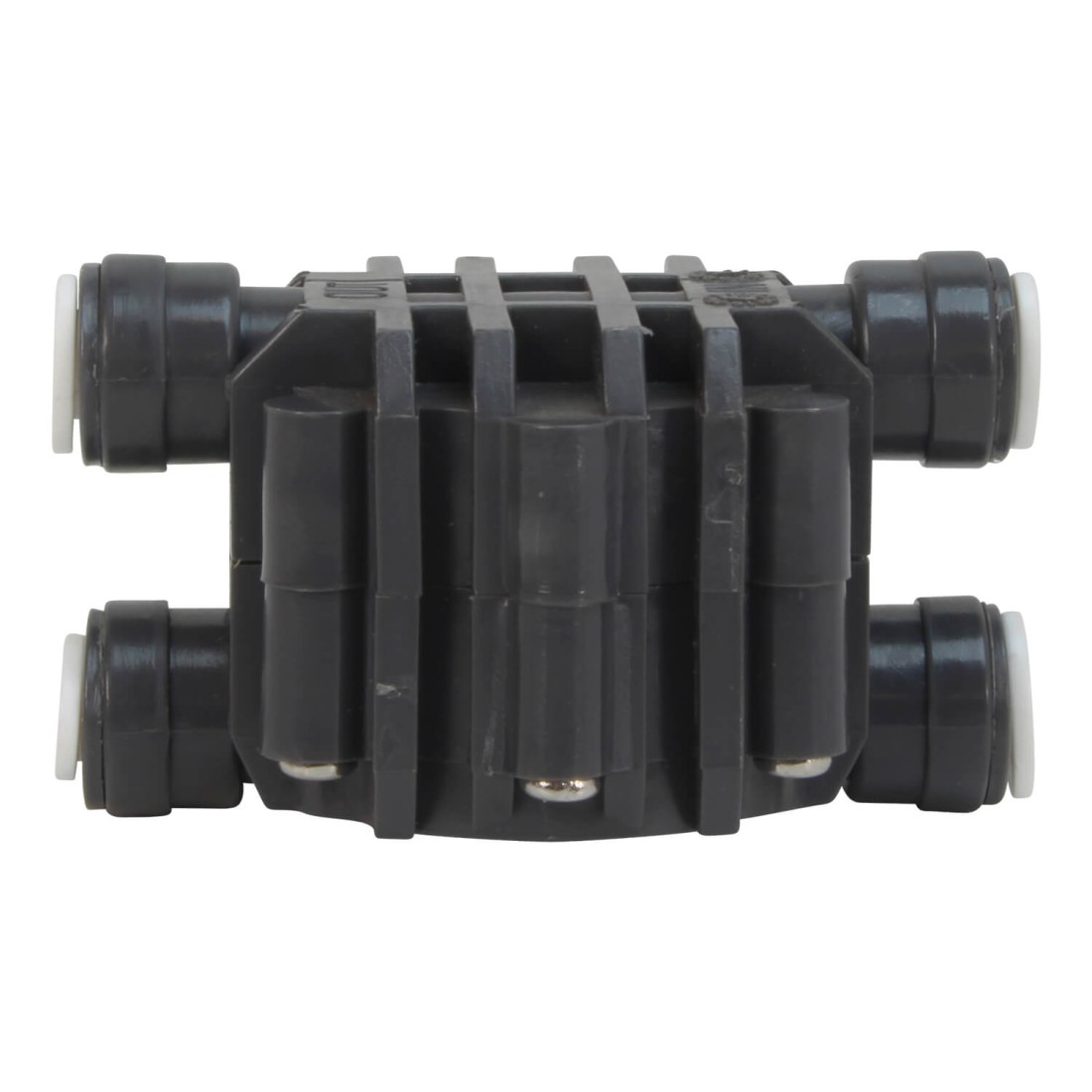

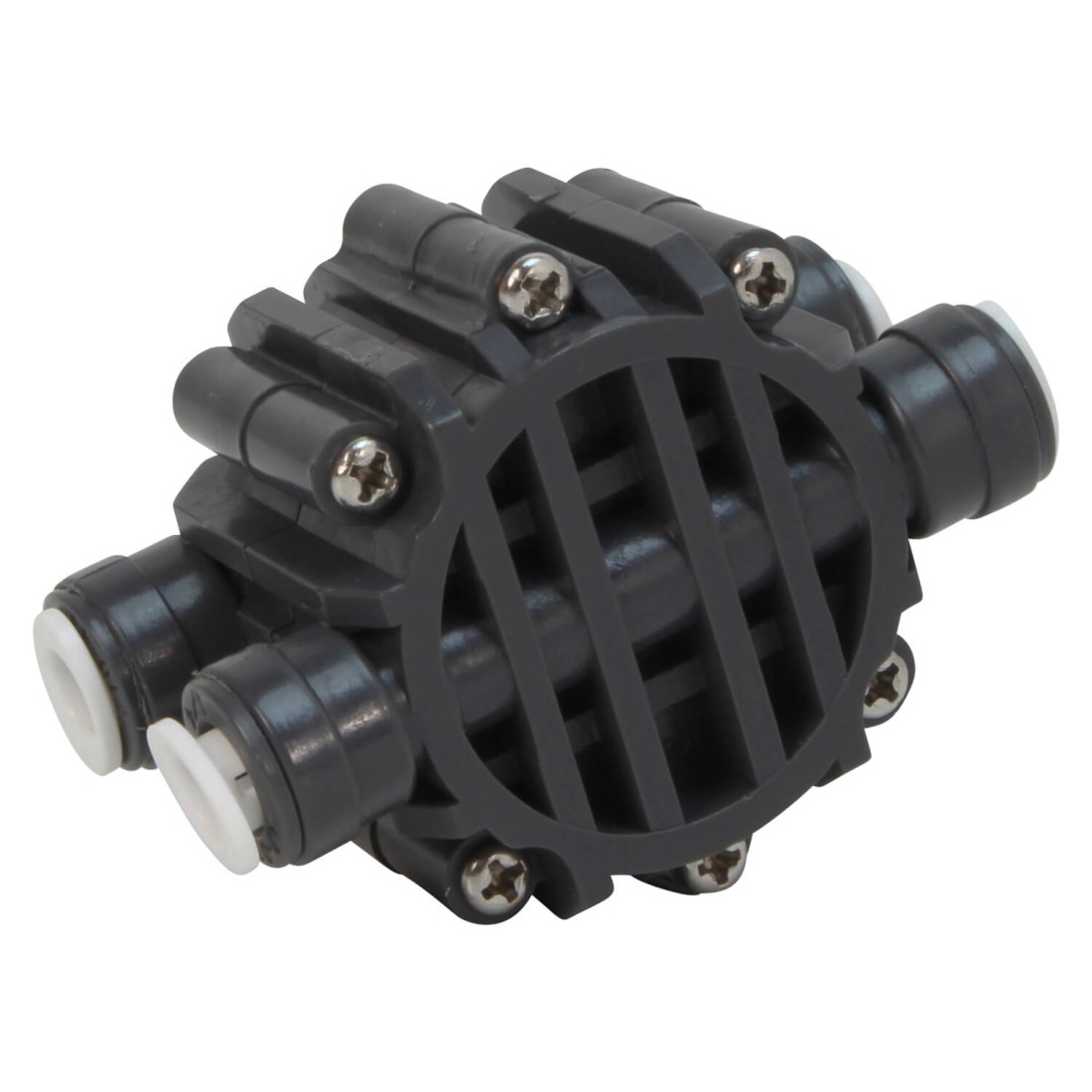

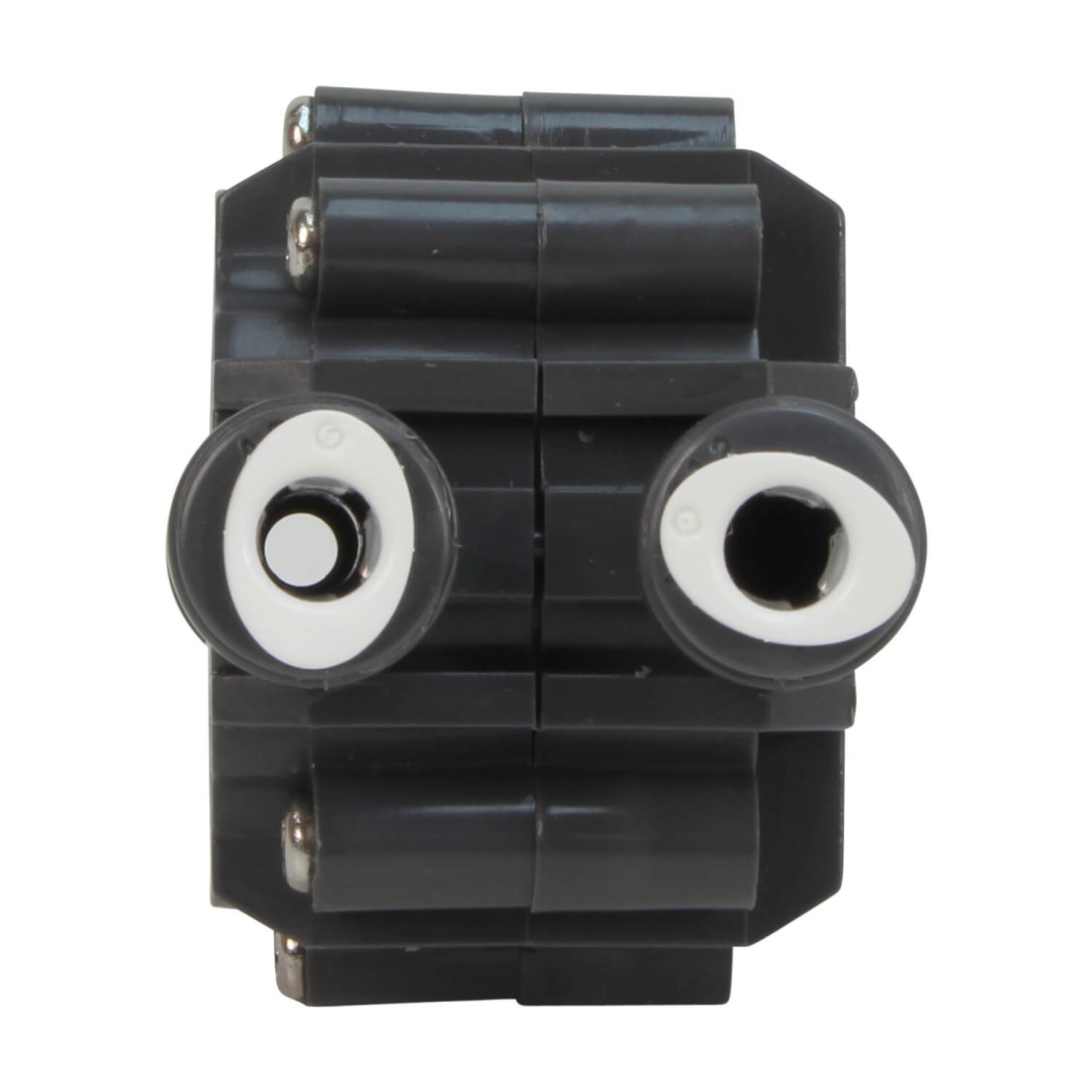

Le corps comporte deux chambres reliées entre elles et quatre sorties pour tube 1/4" à raccord rapide.

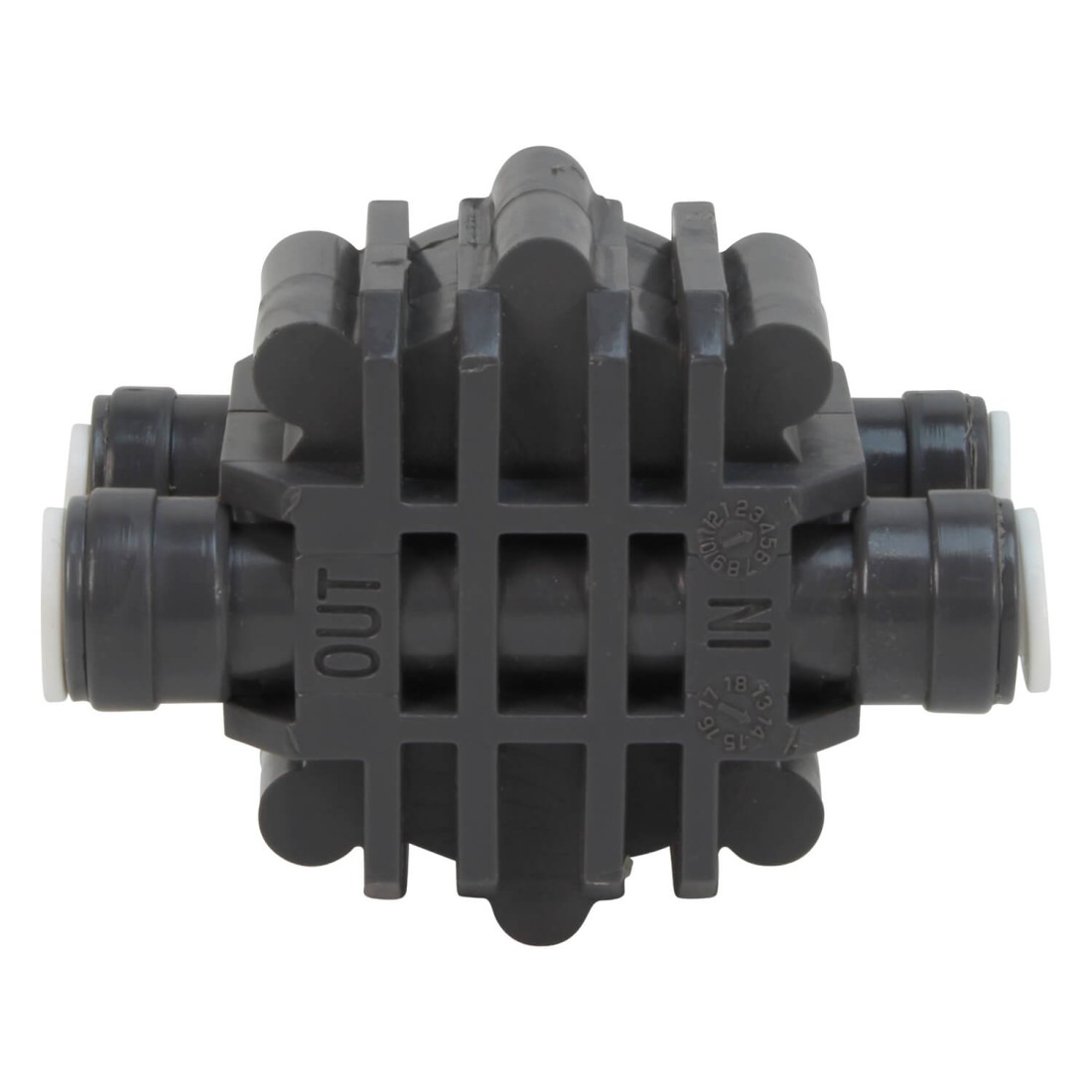

• Côté haute pression (IN/OUT) : eau d’alimentation, entre préfiltres et membrane
• Côté basse pression (2 ports réservoir) : perméat, entre membrane et réservoir

Caractéristiques

• Matière : corps en thermoplastique résistant
• Raccordement : 4 × raccords rapides pour tube 1/4"
• Dimensions : 85 × 37 × 37 mm, poids 68 g

Différentiel de pression

Ce type de vanne ne fonctionne pas sur une valeur fixe mais sur un rapport entre la pression réservoir et la pression d’alimentation.  Les valeurs du marché sont :

• Seuil de fermeture usuel : environ 2/3 de la pression du réseau ; exemple : à 4,14 Bar d’alimentation, la coupure intervient vers 2 bar, avec une précision de ± 20 %
• Selon les fabricants, ce seuil varie de environ 60 % à environ 65 % de la pression d’entrée.
• Plage de fonctionnement typique d’une vanne équivalente : 30 à 100 psi, température maximale 50 °C

Exemple en bar : avec une alimentation à 3 bar, la vanne coupe vers 2 bar dans le réservoir (± 20 %). Le seuil de réouverture peut, un peu, varier avec la température.

Impératif d’installation

La vanne doit toujours être associée à un clapet anti-retour sur la sortie perméat de la membrane : il empêche la pression du circuit perméat de refluer vers la membrane, faute de quoi la vanne ne se fermera pas correctement.

En résumé

Cette vanne vous permettra d'arrêter la production de l'eau osmosée et stoppera l'eau de rejet quand la pression de votre réservoir de stockage augmentera (= réservoir plein). Le production se mettra de nouveau en marche lorsque la pression du réservoir baissera (= utilisation eau osmosée).

Vanne auto Shut Off pour branchement en tube 1/4'.

Convient pour tout type d'osmoseur en tubing 1/4''.
